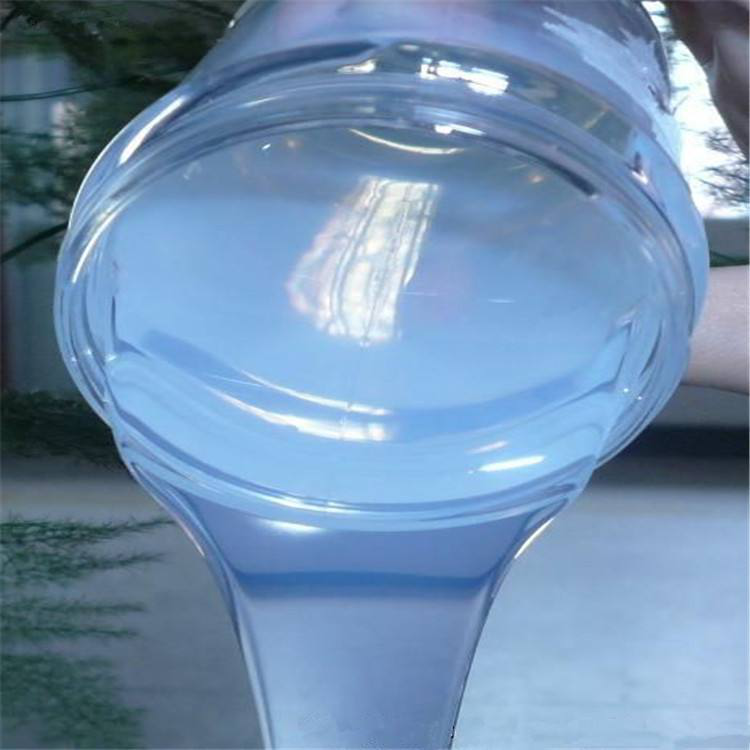

爱游戏官网 材料各種各樣，除了混硫化矽膠之外是在灌膠工藝上也得到廣泛的使用，雙組分縮合型室溫硫化模具矽橡膠是較常見的 一種室溫硫化矽橡膠，其生膠通常是羥基封端的聚矽氧烷，再與其它配合劑、催化劑相結合組成膠料，這種膠料的粘度範圍可從 100厘沲至一百萬厘沲之間。分流淌性和半流淌性兩種，可用於灌封和塗敷使用。產品可以達到高透明狀態。

　　一、產品用途

　　雙組分縮合型室溫硫化模具矽橡膠的硫化時間主要取決於催化劑的類型、用量以及溫度。在室溫下要達到完全固化需要一天 左右的時間，但在150℃的溫度下隻需要1小時。可在一65~250℃溫度範圍內長期保持彈性，並具有優良的電氣性能和化學穩定性 ，能耐水、耐臭氧、耐氣候老化，加之用法簡單，工藝適用性強，因此，廣泛用作灌封和製模材料。各種電子、電器元件用室溫 硫化矽橡膠塗覆、灌封後，可以起到防潮、防腐、防震等保護作用。可以提高性能和穩定參數。雙組分室溫硫化矽橡膠特別適宜 於做深層灌封材料並具有較快的硫化時間，這一點是優於單組分室溫硫化欢迎您 之處。

　　雙組分室溫硫化矽橡膠硫化後具有優良的防粘性能，加上硫化時收縮率極小，因此，適合於用來製造軟模具，用於鑄造環氧 樹脂、聚酯樹脂、聚苯乙烯、聚氨酯、乙烯基塑料、石蠟、低熔點合金等的模具。

　　二、使用方法

　　1、本產品分為AB兩種組分，其中A組分為白色膏狀物，B組分為液體固化劑。在使用時，先將AB兩組分以20-30：1（質量比）進 行配比，攪拌均勻，即可使用；

　　2、被粘物表麵應盡可能保持幹淨無油汙，從而保證矽橡膠與產品表麵具有良好黏結；

　　3、在使用過程中，攪拌會帶入空氣，造成內部含有氣泡，如果需要，可以通過在密封容器中進行抽真空脫泡；

　　4、當甲乙兩種組分混合後，考慮到其操作期，盡可能在20分鍾內用畢；

　　5、將混合物塗敷在材料表麵，停放24小時待其完全固化後即可使用；
